DIY: Skapa en fjärrstyrd LED-display
Att bygga en egen fjärrstyrd LED-display är ett projekt som kombinerar kreativitet, teknik och praktiskt lärande. Med relativt enkla komponenter som LED-moduler, en mikrokontroller och en trådlös anslutning kan du skapa en display som styrs via dator eller mobil. Det gör att du kan visa meddelanden, animationer eller information i realtid – perfekt för både hobbyprojekt och små företagslösningar. Fördelen med att göra det själv är att du kan anpassa både funktion och design efter behov, samtidigt som du får en djupare förståelse för hur elektronik och programmering samspelar i praktiken.
Komponenter du behöver för din LED-display
Att bygga en fjärrstyrd LED-display kräver några grundläggande delar som tillsammans bildar systemet. Valet av komponenter påverkar både funktion och användarvänlighet, så det är bra att förstå vilken roll varje del spelar innan du börjar.
LED-moduler
LED-moduler är själva kärnan i displayen. De finns i olika storlekar och upplösningar, från små 8×8-matriser till större paneler. Valet beror på hur mycket information du vill visa. Små matriser passar bra för text eller enkla symboler, medan större paneler ger utrymme för animationer eller mer detaljerade meddelanden.
Mikrokontroller
Mikrokontrollern fungerar som hjärnan i projektet. Vanliga alternativ är Arduino, ESP8266 eller ESP32. De två senare har inbyggd WiFi, vilket gör dem särskilt användbara för en fjärrstyrd lösning. Mikrokontrollern tar emot signaler från din dator eller mobil och översätter dem till kommandon som styr LED-modulerna.
Strömförsörjning
LED-moduler drar ofta mer ström än man tror. Därför behöver du en stabil strömkälla som kan leverera tillräcklig kapacitet. För små projekt kan en USB-adapter räcka, men för större paneler krävs ofta ett separat nätaggregat. Se till att både spänning och strömstyrka matchar specifikationerna för dina LED-moduler.
Kommunikationsmodul
Om din mikrokontroller inte har inbyggd WiFi kan du behöva en separat modul för trådlös kommunikation. Alternativt kan Bluetooth användas, men WiFi ger större flexibilitet eftersom du kan styra displayen via lokalt nätverk eller internet.
Kablar och kontakter

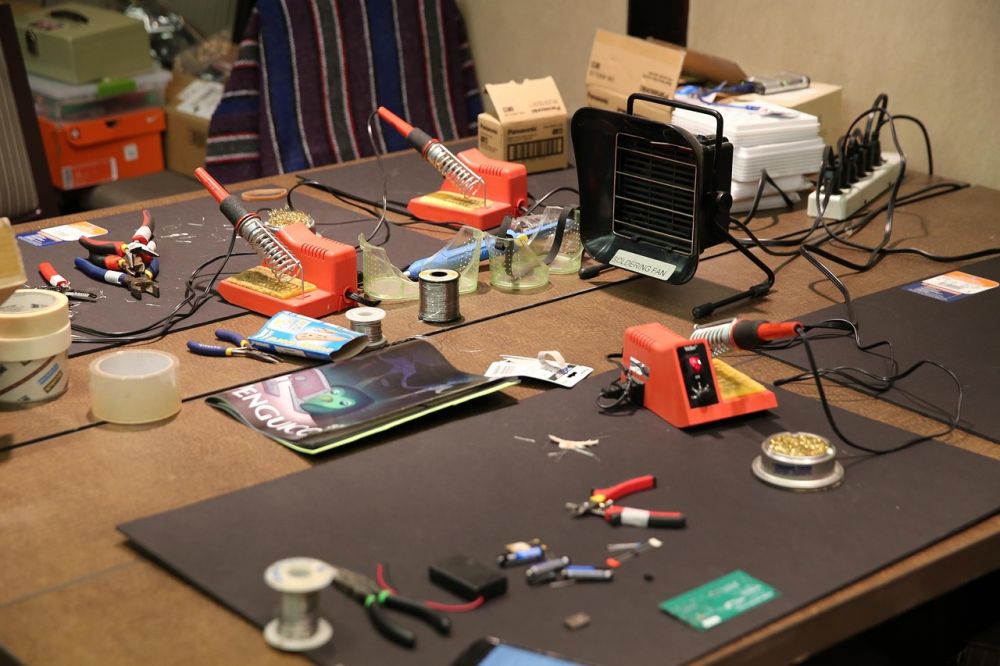

För att koppla samman alla komponenter behövs kablar, gärna av rätt längd och kvalitet för att undvika störningar. Dupont-kablar fungerar bra för prototyper, men för en mer permanent lösning kan lödning och robusta kontakter ge bättre resultat.
Mjukvara och programmeringsmiljö
Utöver hårdvaran behöver du en miljö för att programmera mikrokontrollern. Arduino IDE är ett vanligt verktyg som fungerar för många mikrokontrollerkort. Här skriver du koden som bestämmer hur displayen reagerar på signaler och vilken information som ska visas.
Så kopplar du ihop och programmerar systemet
När du har samlat alla komponenter är nästa steg att bygga ihop systemet och ge det liv genom programmering. Detta moment kan kännas tekniskt, men med ett metodiskt arbetssätt blir processen både lärorik och rolig.

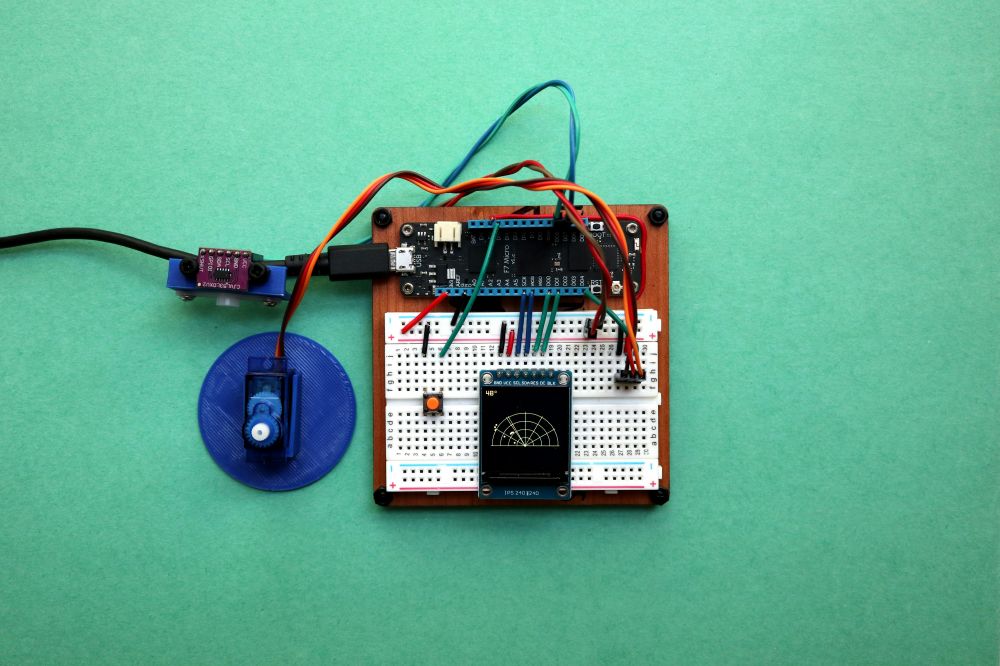

Koppla samman hårdvaran
För att LED-modulerna ska kunna styras av mikrokontrollern behöver du göra några viktiga anslutningar:
- Anslut strömförsörjningen till LED-modulerna. Kontrollera att spänning och strömstyrka matchar modulens krav.
- Koppla dataingången på LED-modulen till mikrokontrollerns utgångsport (ofta en digital pin).
- Om du använder flera LED-moduler i serie, se till att dataflödet går från mikrokontroller till den första modulen och vidare till nästa.
- Använd jord (GND) gemensamt för alla komponenter för att undvika störningar.
Att börja med en mindre modul är klokt. När den fungerar kan du enkelt bygga ut till fler paneler.
Förbered mjukvaran
Nästa steg är att installera den programmeringsmiljö som används för mikrokontrollern. Arduino IDE är ett bra val eftersom det finns färdiga bibliotek för både LED-moduler och nätverkskommunikation.
Förberedelserna kan innehålla:
- Installation av drivrutiner för din mikrokontroller
- Nedladdning av bibliotek, exempelvis Adafruit NeoPixel eller PxMatrix för LED-matriser
- Konfigurering av rätt kort och port i Arduino IDE
Grundläggande programmering
När miljön är redo kan du börja med ett enkelt testprogram. Ett första steg är att få LED-modulen att lysa upp i olika färger eller visa en enkel text.
Exempel på kodsteg:
- Definiera vilken pinne som styr LED-modulen
- Ange antalet dioder eller storlek på matrisen
- Skriv en enkel loop som ändrar färg eller tänder och släcker lamporna
Detta gör att du snabbt kan bekräfta att allt fungerar som det ska.
Lägg till fjärrstyrning
För att göra displayen fjärrstyrd behöver du implementera kommunikation. Med en ESP8266 eller ESP32 kan du koppla upp systemet mot WiFi och ta emot kommandon. Det kan ske via en enkel webbserver, där du skickar text eller färgkoder från en webbläsare.
Exempel på funktioner som kan byggas in:
- Ett webbgränssnitt där du skriver in text som direkt visas på displayen
- Fördefinierade färg- eller animationslägen som styrs med knapptryckningar på mobilen
- Integration med molntjänster för att hämta data, som tid eller väder
Testa och felsök
När allt är kopplat och koden laddats upp är det dags att testa. Börja med enkla kommandon och se till att systemet reagerar. Om något inte fungerar:
- Kontrollera kablar och kontakter
- Se över spänningsnivåer
- Testa om koden kompilerar utan fel och att bibliotek är korrekt installerade
Att programmera och koppla systemet är en iterativ process. Genom små steg och tester bygger du gradvis upp en fungerande fjärrstyrd LED-display.
Tips för att anpassa och förbättra din display
När din fjärrstyrda LED-display fungerar är nästa steg att göra den mer personlig och funktionell. Med några justeringar kan du öka både användarvänlighet och visuell effekt.
Anpassa utseendet
Storleken på text, färger och animationer påverkar hur lätt informationen uppfattas. Några idéer:
- Använd kontrasterande färger för bättre läsbarhet
- Justera textstorlek beroende på avstånd till displayen
- Lägg in enkla animationer för att fånga uppmärksamhet
Om du bygger flera paneler kan du skapa större bilder eller rullande text, vilket ger ett mer professionellt intryck.
Utöka funktionaliteten
Din display kan göras mer interaktiv med hjälp av olika sensorer eller integrationer:
- Temperatur- och ljussensorer som styr färg eller ljusstyrka automatiskt
- Rörelsesensorer som aktiverar displayen när någon närmar sig
- Integration med externa tjänster, som väderdata eller sociala medier, för dynamiskt innehåll
Förbättra fjärrstyrningen
Att styra displayen via WiFi ger många möjligheter. Några tips:
- Skapa ett enkelt webbgränssnitt med tydliga knappar och textfält
- Lägg till möjlighet att schemalägga meddelanden i förväg
- Implementera säkerhetsåtgärder som lösenord eller kryptering för att undvika obehörig åtkomst
Underhåll och felsökning
För att displayen ska fungera långsiktigt är det viktigt med regelbundet underhåll:
- Kontrollera kablar och kontakter för slitage
- Håll mikrokontrollerns firmware uppdaterad
- Rensa kod och bibliotek från onödiga funktioner för stabilare drift
Kreativa idéer
Om du vill ta projektet vidare kan du:
- Skapa en animerad logotyp för företaget eller event
- Bygga en modulär display som enkelt kan flyttas eller byggas ut
- Lägga till ljudsynkronisering för extra effekt vid presentationer
Genom att anpassa och förbättra displayen får du inte bara en funktionell enhet utan också en produkt som speglar din stil och dina behov. Små justeringar i programmering, design och fjärrstyrning kan ge stora skillnader i hur displayen uppfattas och används.
